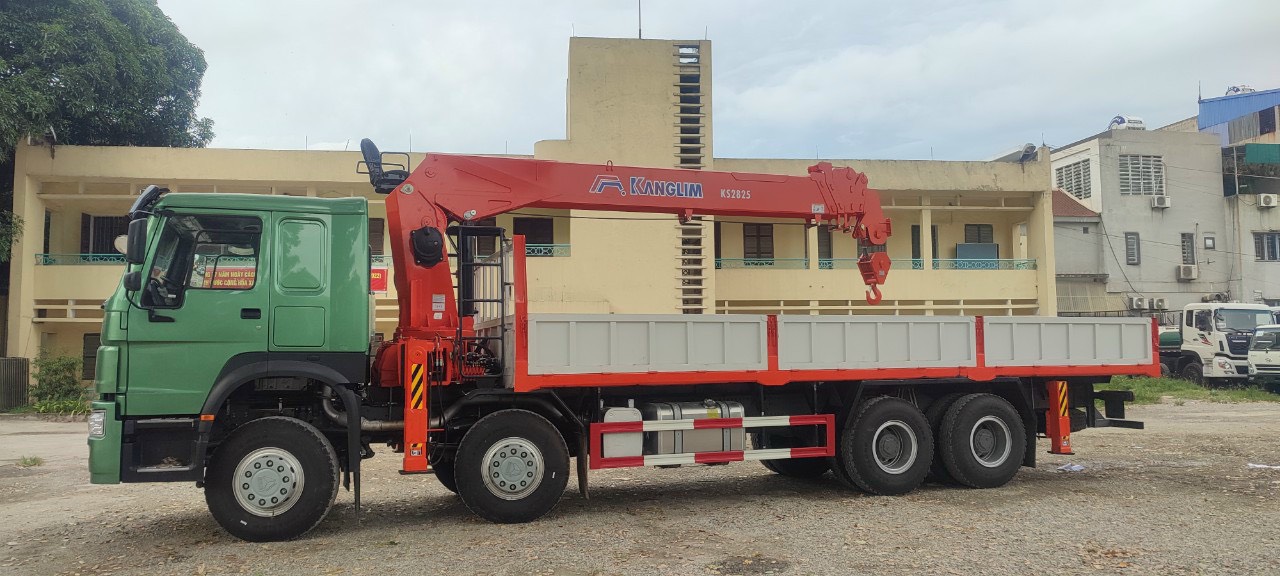

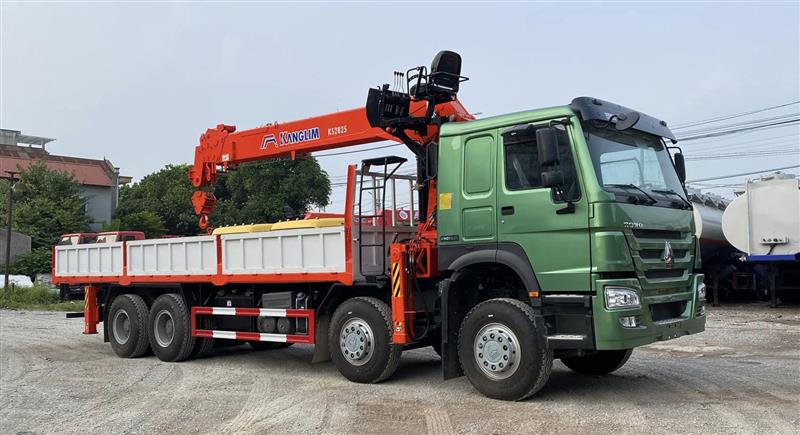

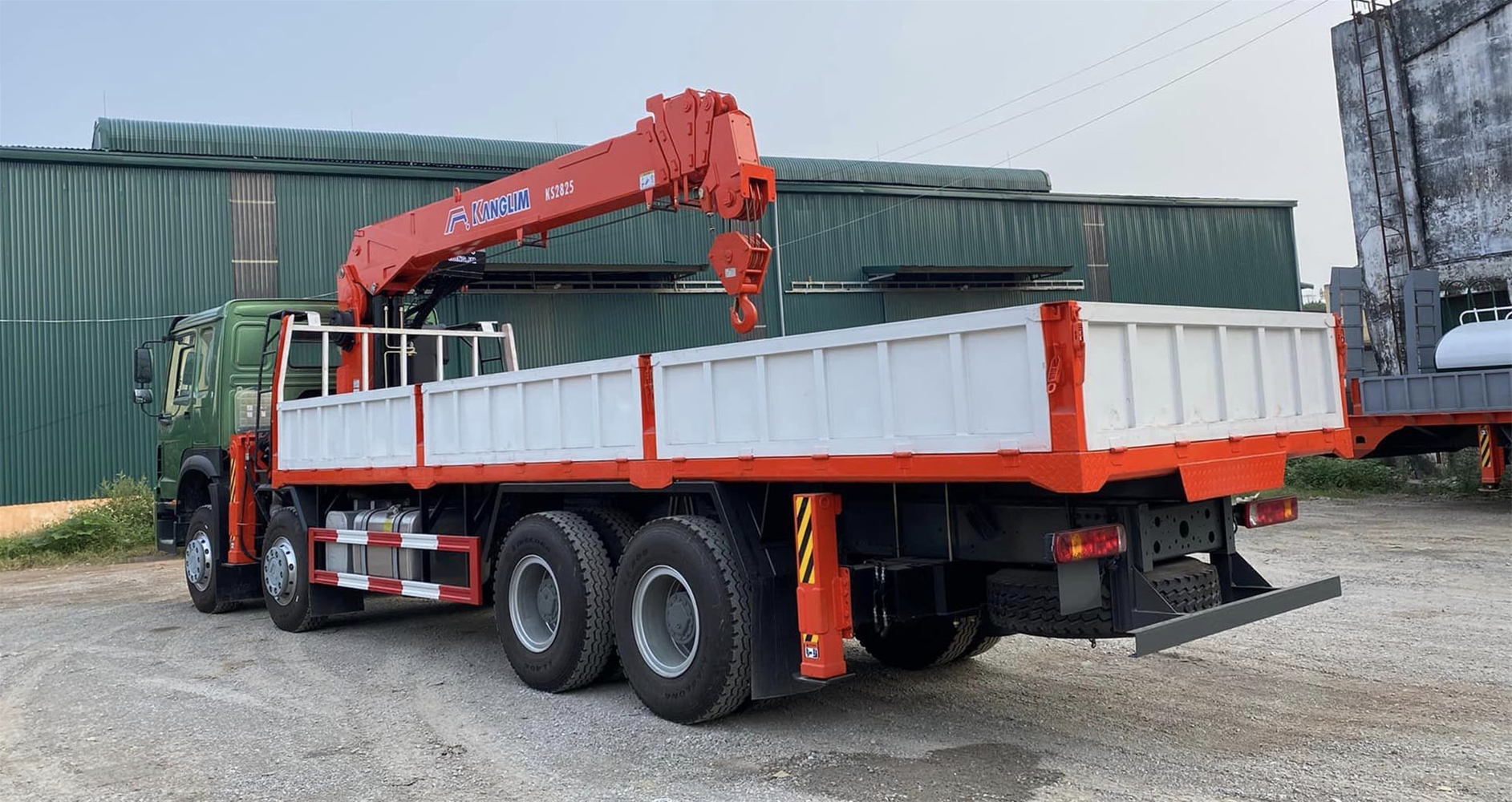

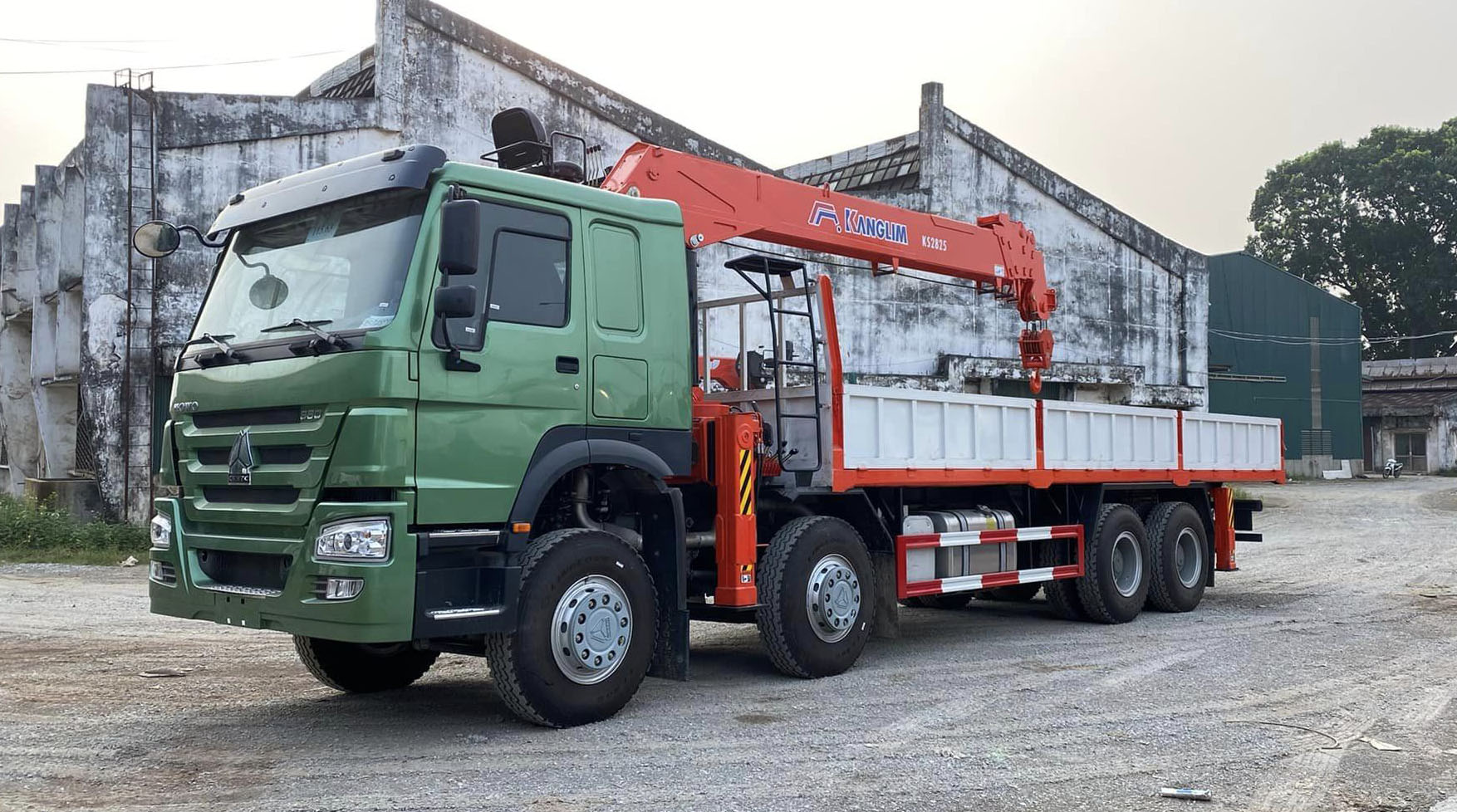

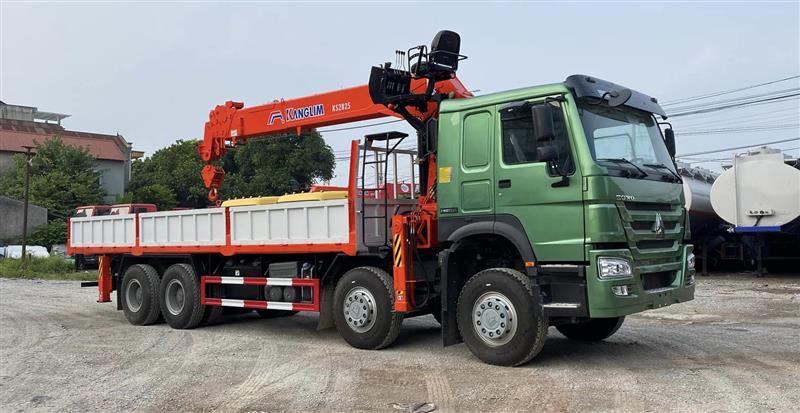

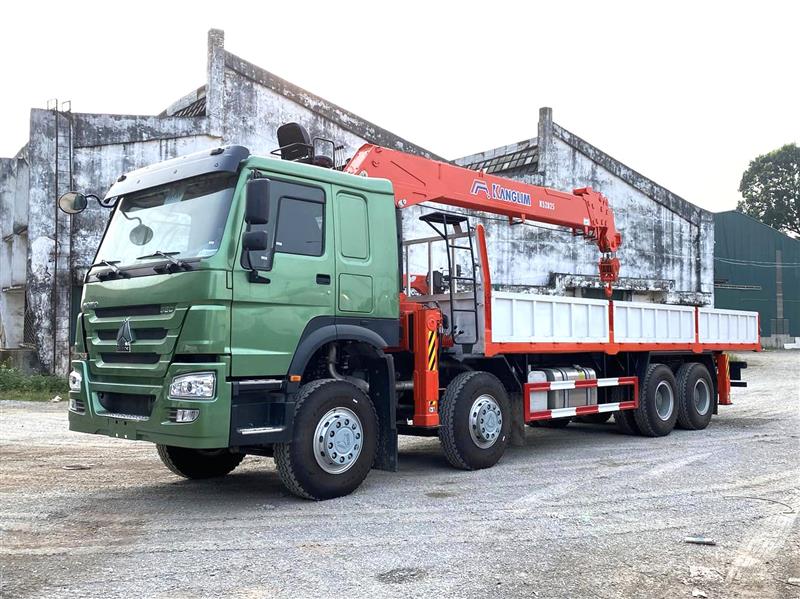

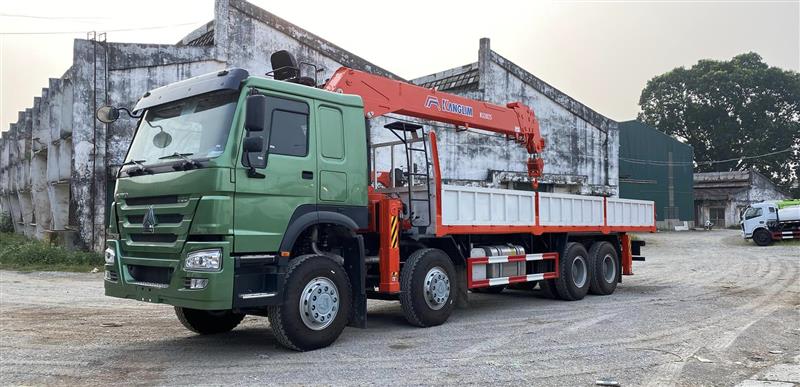

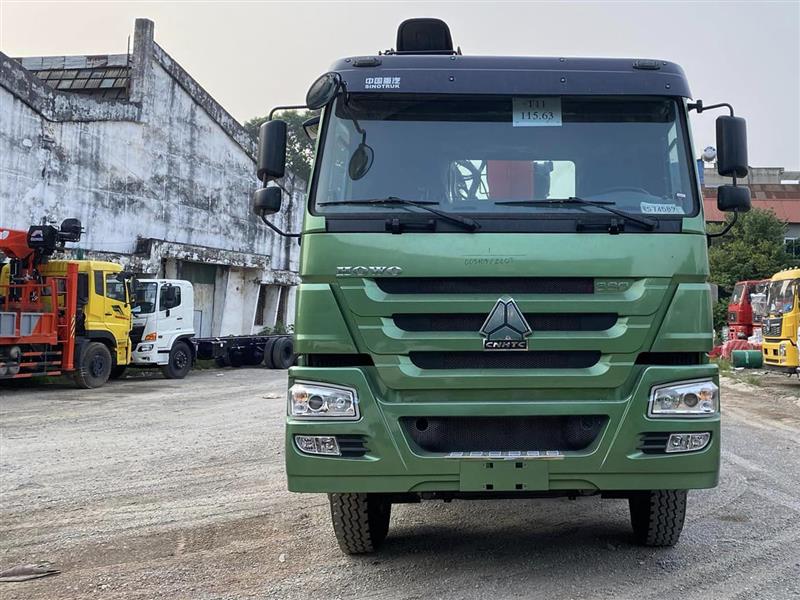

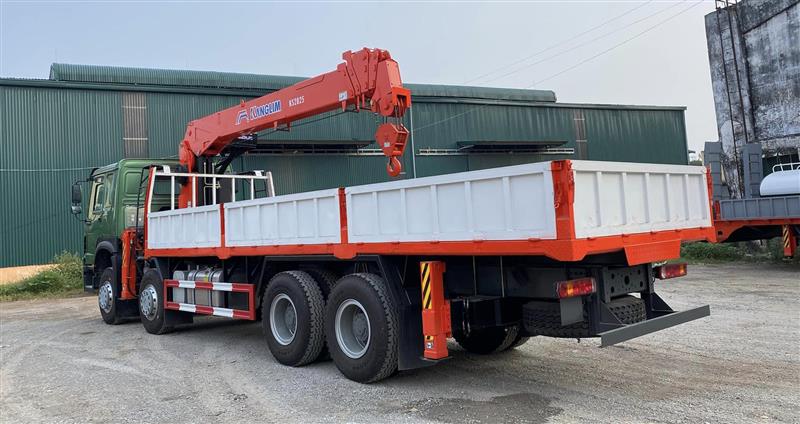

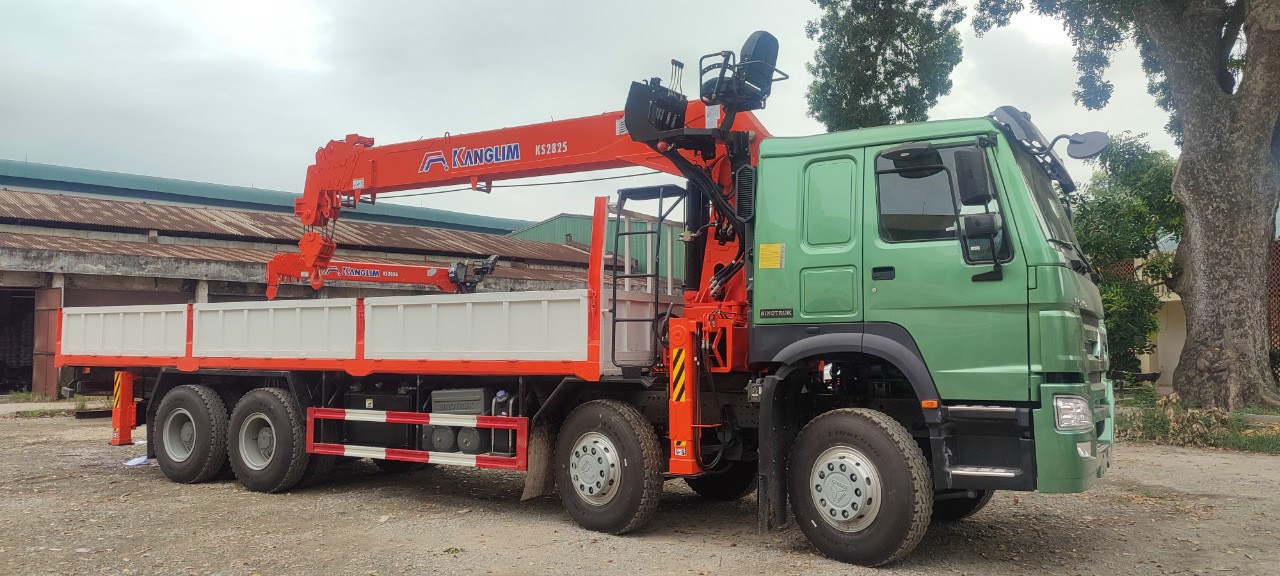

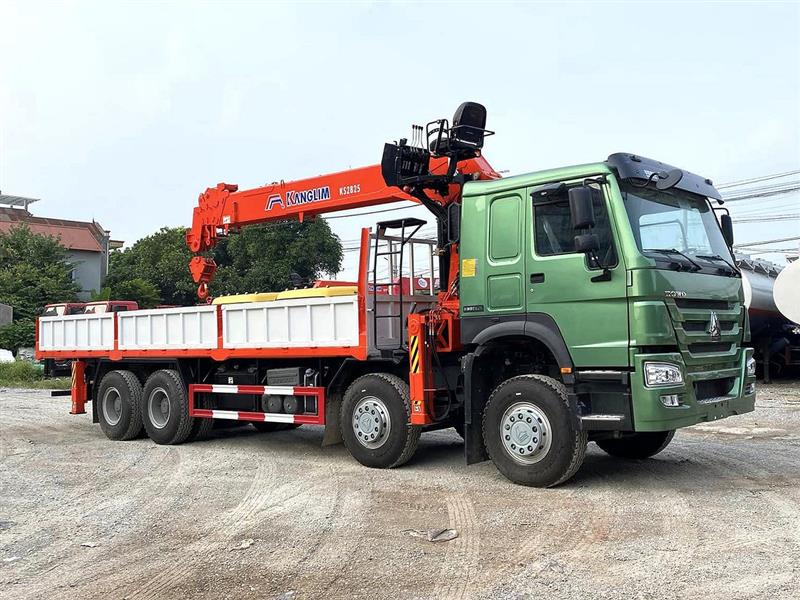

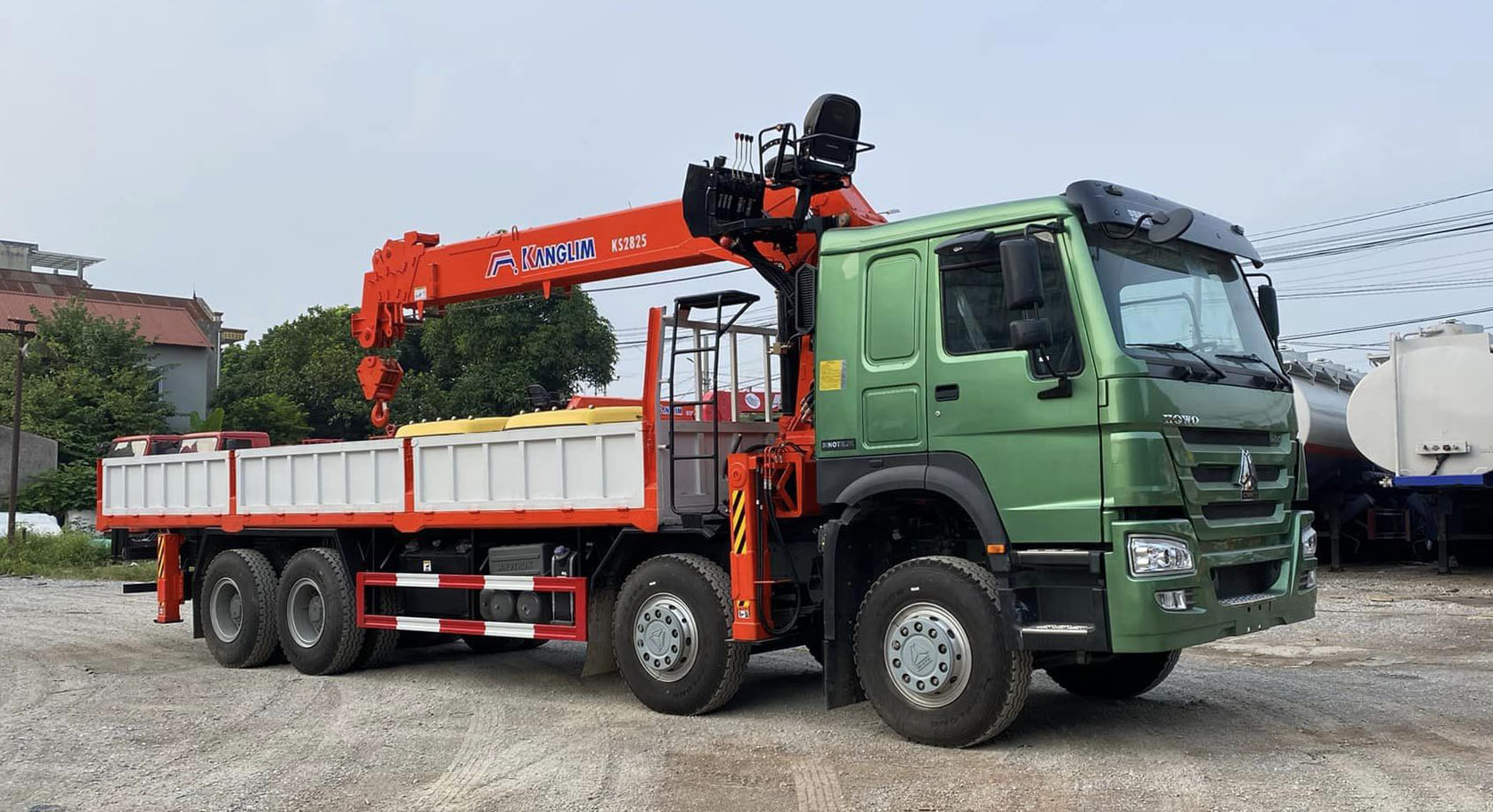

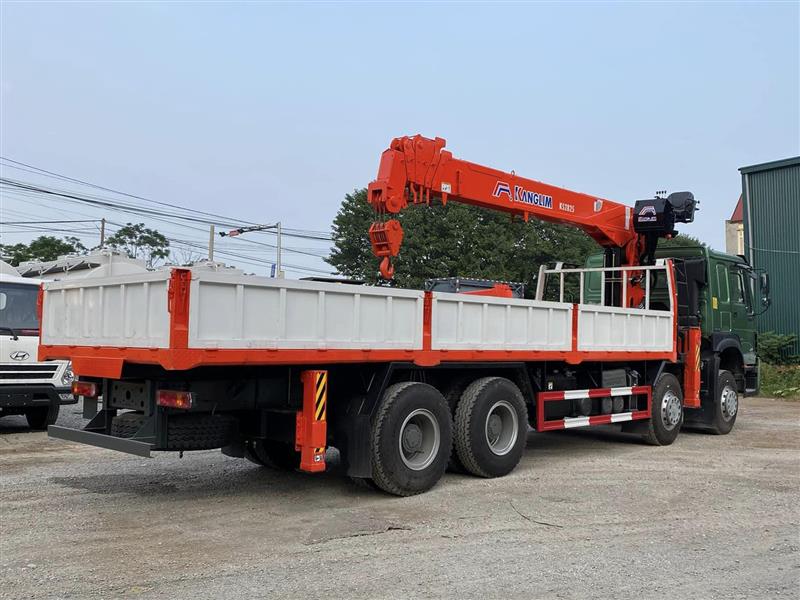

Xe Howo 4 chân gắn cẩu Kanglim 12 tấn KS2825

Loại phương tiện :

Ô tô tải (có cần cẩu)

Nhãn hiệu :

CNHTC

Model :

JDF5310GPSZ5/TUP-LC

Số chứng nhận :

2156/VAQ09 - 01/22 - 00

Cơ sở sản xuất :

XE CHUYÊN DỤNG MIỀN BĂC

Địa chỉ :

Thôn Du Ngoại, xã Mai Lâm, huyện Đông Anh, TP. Hà Nội

Thông số chung:

Trọng lượng bản thân :

20370 kG

Tải trọng cho phép chở :

9500 kG

Số người cho phép chở :

2 Người

Trọng lượng toàn bộ :

30000 kG

Kích thước xe : Dài x Rộng x Cao :

12000 x 2500 x 3980 mm

Kích thước lòng thùng hàng  :

8300 x 2360 x 600/--- mm

Khoảng cách trục :

2150 + 4250 + 1350 mm

Vết bánh xe trước / sau :

2022/1830 mm

Số trục :

4

Công thức bánh xe :

8 x 4

Loại nhiên liệu :

Diesel

Động cơ :

Nhãn hiệu động cơ:

D10.38-50

Loại động cơ:

4 kỳ, 6 xi lanh thẳng hàng, tăng áp

Thể tích :

9726       cm3

Công suất lớn nhất /tốc độ quay :

276 kW/ 2000 v/ph

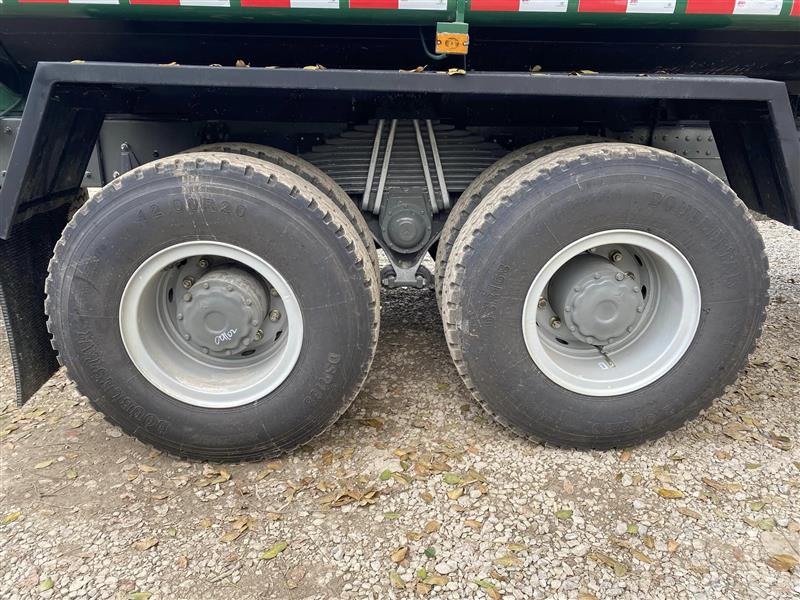

Lốp xe :

Số lượng lốp trên trục I/II/III/IV:

02/02/04/04/---

Lốp trước / sau:

12.00R20 /12.00R20

Hệ thống phanh :

Phanh trước /Dẫn động :

Tang trống /Khí nén

Phanh sau /Dẫn động :

Tang trống /Khí nén

Phanh tay /Dẫn động :

Tác động lên bánh xe trục 3 và 4 /Tự hãm

Hệ thống lái :

Kiểu hệ thống lái /Dẫn động :

Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực

Ghi chú:

Cần cẩu thủy lực nhãn hiệu KANGLIM model KS2825 có sức nâng lớn nhất/tầm với theo thiết kế là 12000 kg/2,0 m và 1000 kg/20,3 m (tầm với lớn nhất); - Hàng năm, giấy chứng nhận này được xem xét đánh giá

Đối với cẩu tự hành lắp trên xe

 Cẩu Kanglim: Model K2825

Sức nâng Max (Kg)/tầm với Min (m)

12.000 Kg/2,0 m

Sức nâng Min (Kg)/tầm với Max (m)

1.000 Kg/20,3 m

Bán kính làm việc lớn nhất

20,3 m

Chiều cao làm việc lớn nhất

22,5 m

Chiều dài cần nhỏ nhất-lớn nhất

4,7 m - 20,3 m

Tốc độ ra cần

0,369 m/giây

Tốc độ nâng cần

4,5^omm/giây

Góc quay

360^o

Tốc độ quay cần trục

2 vòng/phút

Tốc độ nâng móc cẩu

14 m/phút với 4 đường cáp

Cơ cấu cần. 23Loại/Số đốt

Lục giác/6 đốt

Đường kính (mm) x chiều dài  dây cáp (m)

Ø14(mm) x 100(m)

Cơ cấu tời

Bằng motor thủy lực, Hộp giảm tốc bánh răng với phanh thủy lực hoặc tốt hơn

Cơ cấu quay toa

Bằng motor thủy lực, Hộp giảm tốc hành tinh và trục vít với phanh thủy lực hoặc tốt hơn

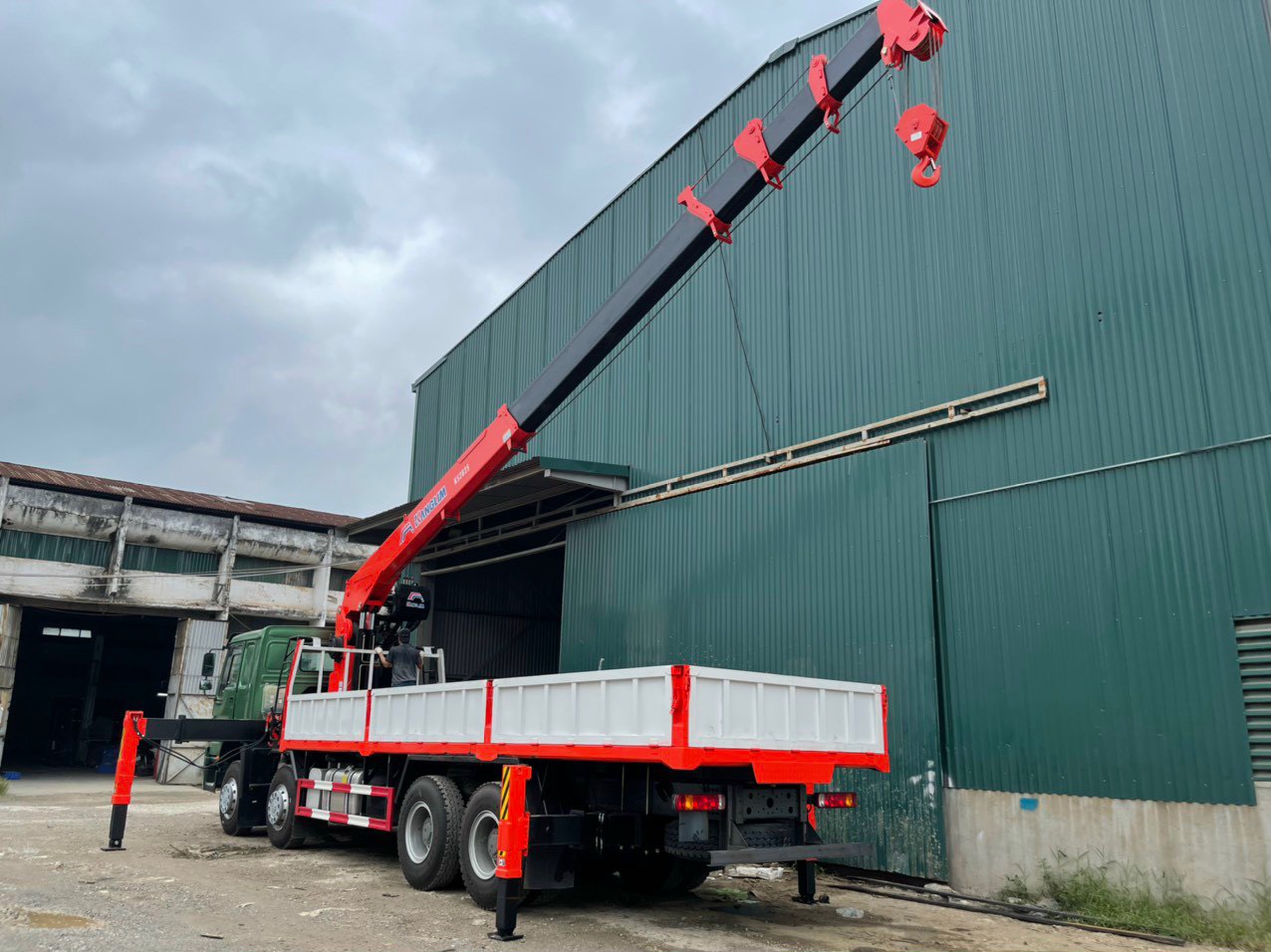

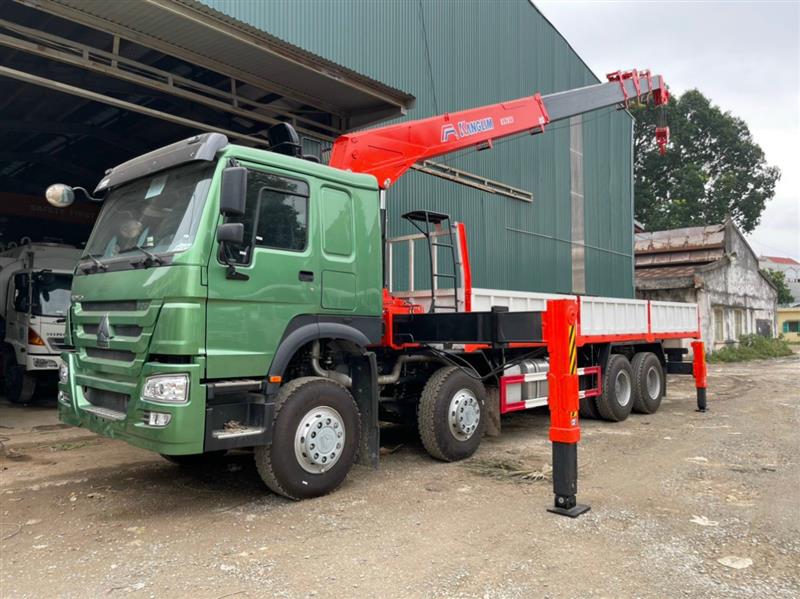

Chân chống trước

Loại chữ U, điều khiển ra vào bằng thủy lực. Độ rộng chân  6,3 m.

Chân chống sau

Loại chữ H, điều khiển ra vào bằng thủy lực. Độ rộng chân  5.1 m.

Lưu lượng bơm thủy lực chính

70+70 lít/phút

Thùng chứa dầu thủy lực

Dung tích 220 lít

Phụ kiện kèm theo

1. Van an toàn cho hệ thống thủy lực.

2. Van cân bằng cho xi lanh ra cần.

3. Van chống tụt cho xi lanh nâng chân.

4. Phanh quay toa tự động.

5. Phanh cơ khí cho tời quay cáp.

6. Bảng đo góc cần
