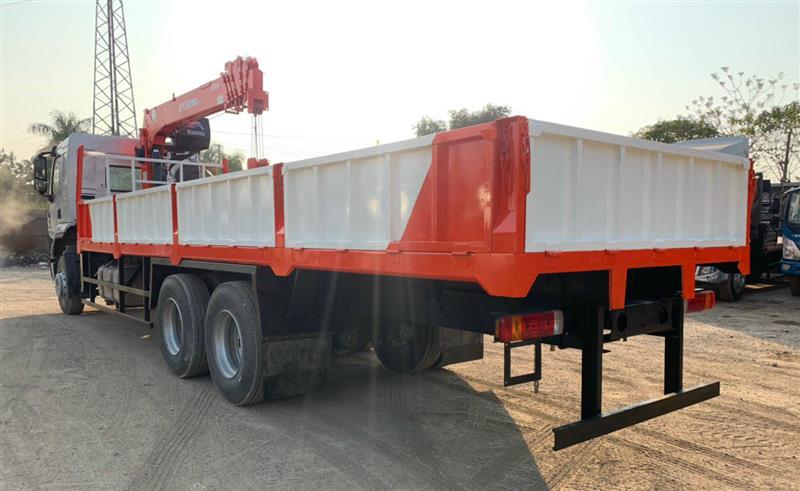

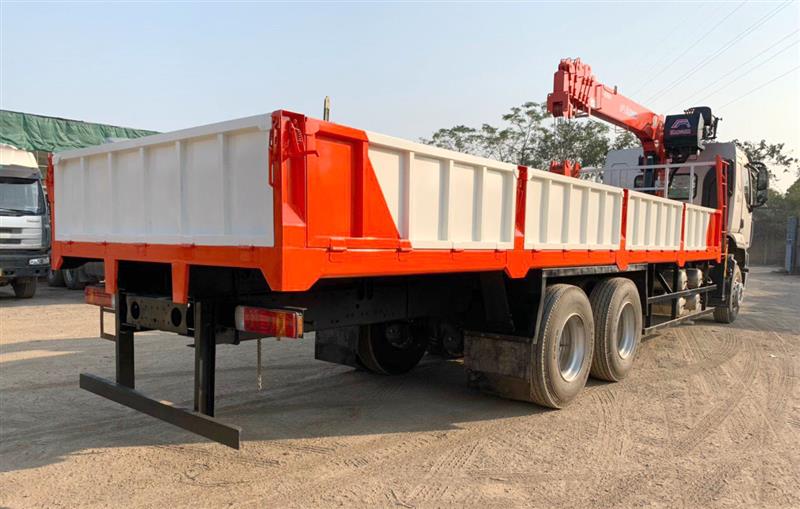

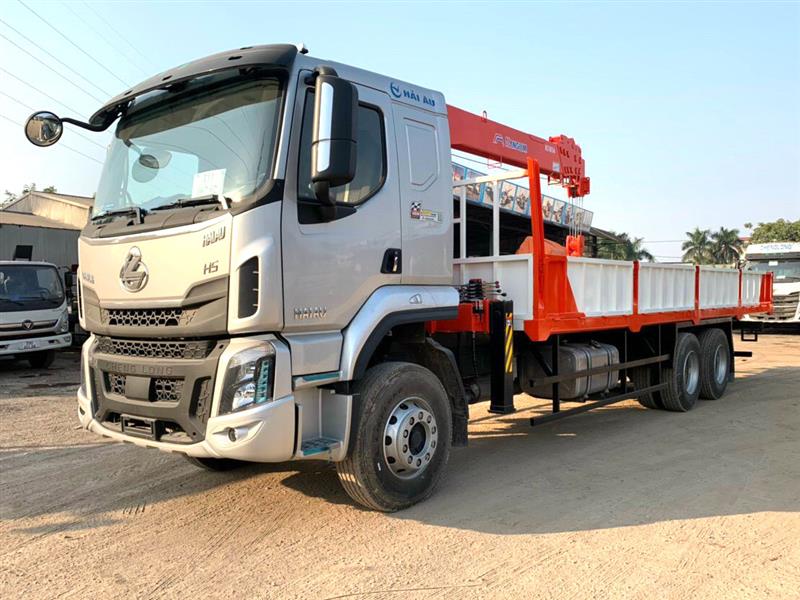

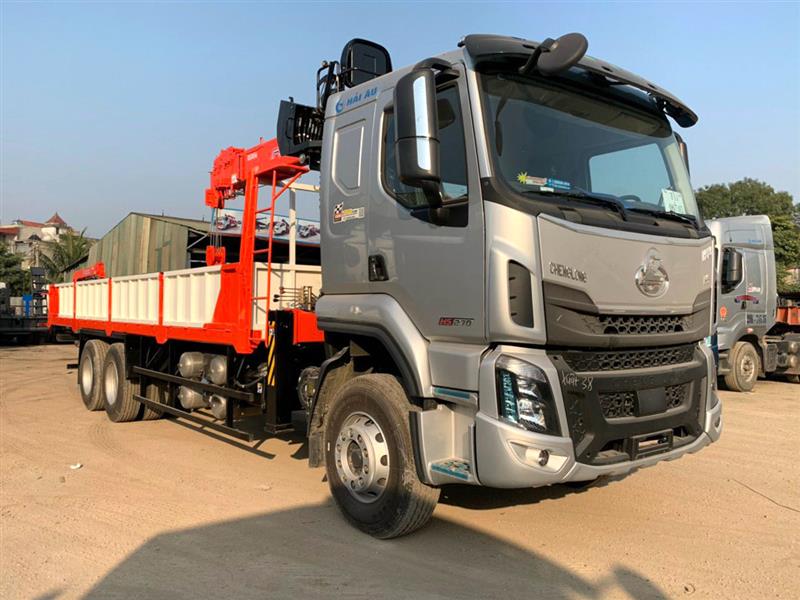

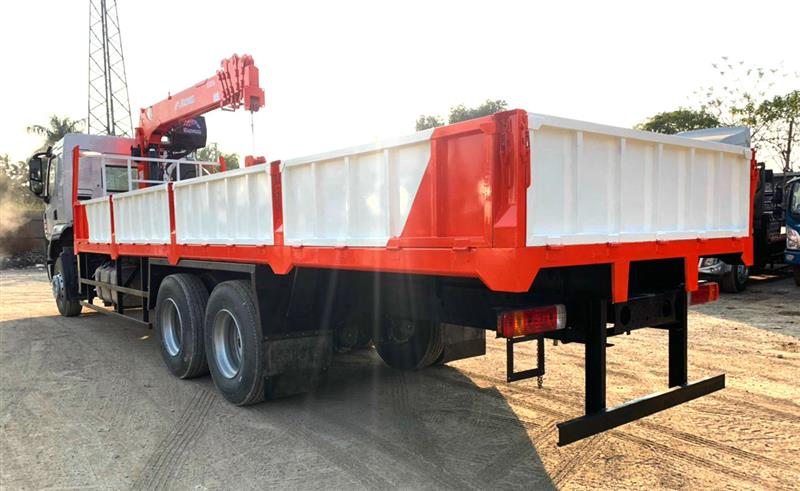

Chenglong 3 chân gắn cẩu tự hành 5 tấn Kanglim KS1056T/S

Loại phương tiện :

Ô tô tải (có cần cẩu)

Nhãn hiệu :

CHENGLONG

Model :

LZ1250M5DBT/NPU-GC2

Số chứng nhận :

0149/VAQ09 - 01/23 - 00

Cơ sở sản xuất :

XE CHUYEN DỤNG MIỀN BẮC

Địa chỉ :

Thôn Vĩnh Thanh, xã Vĩnh Ngọc, huyện Đông Anh, tp.Hà Nội

Thông số chung:

Trọng lượng bản thân :

12870 kG

Tải trọng cho phép chở :

11000 kG

Số người cho phép chở :

2 Người

Trọng lượng toàn bộ :

24000 kG

Kích thước xe : Dài x Rộng x Cao :

11885 x 2500 x 3700 mm

Kích thước lòng thùng hàng  :

8600 x 2360 x 600/--- mm

Khoảng cách trục :

Vết bánh xe trước / sau :

2050/1860

Số trục :

3

Công thức bánh xe :

6 x 4

Loại nhiên liệu :

Diesel

Động cơ :

Nhãn hiệu động cơ:

YC6A270-50

Loại động cơ:

4 kỳ, 6 xi lanh thẳng hàng, tăng áp

Thể tích :

7520       cm3

Công suất lớn nhất /tốc độ quay :

199 kW/ 2300 v/ph

Lốp xe :

Số lượng lốp trên trục I/II/III/IV:

02/04/04/---/---

Lốp trước / sau:

12R22.5 /12R22.5

Hệ thống phanh :

Phanh trước /Dẫn động :

Tang trống /Khí nén

Phanh sau /Dẫn động :

Tang trống /Khí nén

Phanh tay /Dẫn động :

Tác động lên bánh xe trục 2 và 3 /Tự hãm

Hệ thống lái :

Kiểu hệ thống lái /Dẫn động :

Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực

Ghi chú:

Cần cẩu thủy lực nhãn hiệu KANGLIM model KS1056T/S có sức nâng lớn nhất/tầm với theo thiết kế là 5000 kg/2,0 m và 250 kg/15,49 m (tầm với lớn nhất); - Hàng năm, giấy chứng nhận này được xem xét đánh giá

Đối với cẩu tự hành lắp trên xe

Cẩu Kanglim: Model K1056T/S

Sức nâng Max (Kg)/tầm với Min (m)

5.000 Kg/2,4 m

Sức nâng Min (Kg)/tầm với Max (m)

250 Kg/15,5 m

Bán kính làm việc lớn nhất

15,5 m

Chiều cao làm việc lớn nhất

17,6 m

Chiều dài cần nhỏ nhất-lớn nhất

3,95 m – 15,8 m

Tốc độ ra cần

11.73/30 m/giây

Tốc độ nâng cần

1 ~ 76/13 m/giây

Góc quay

360^o

Tốc độ quay cần trục

2.5 vòng/phút

Tốc độ nâng móc cẩu

14 m/phút

Cơ cấu cần. 23Loại/Số đốt

Lục giác/6 đốt

Đường kính (mm) x chiều dài  dây cáp (m)

Ø8 (mm) x90 (m)

Cơ cấu tời

Bằng motor thủy lực, Hộp giảm tốc bánh răng với phanh thủy lực hoặc tốt hơn

Cơ cấu quay toa

Bằng motor thủy lực, Hộp giảm tốc hành tinh và trục vít với phanh thủy lực hoặc tốt hơn

Chân chống trước

Loại chữ U, điều khiển ra vào bằng thủy lực. Độ rộng chân  5,0 m.

Lưu lượng bơm thủy lực chính

60 lít/phút

Thùng chứa dầu thủy lực

Dung tích 120 lít

Két làm mát dầu thuỷ lực

Nhập Ý theo cẩu

Hệ thống an toàn

Cảnh báo và ngắt quá tải tức thời bằng thủy lực

Ngắt cáp Coreel, Hàn Quốc

Phụ kiện kèm theo

1. Van an toàn cho hệ thống thủy lực.

2. Van cân bằng cho xi lanh ra cần.

3. Van chống tụt cho xi lanh nâng chân.

4. Phanh quay toa tự động.

5. Phanh cơ khí cho tời quay cáp.

6. Bảng đo góc cần
