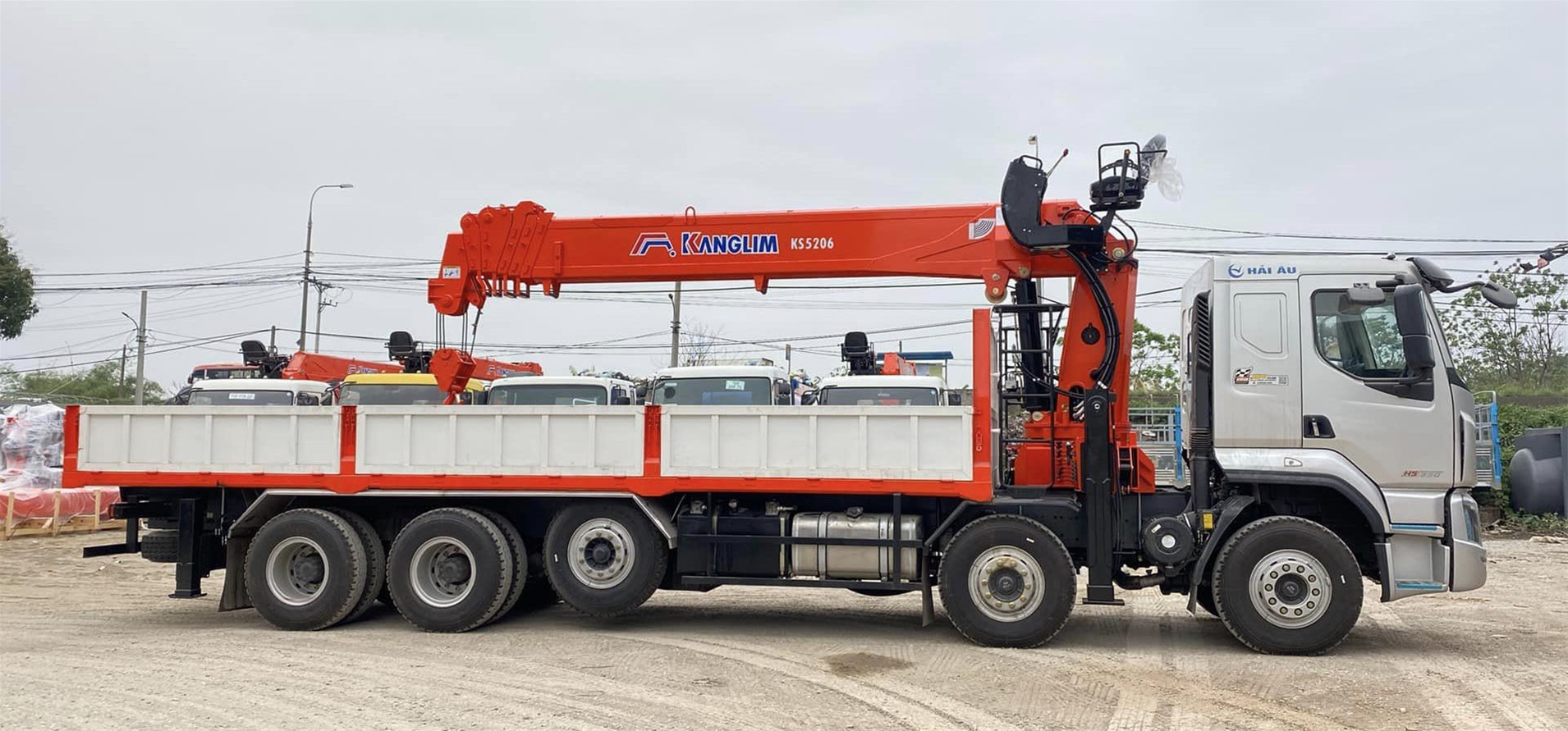

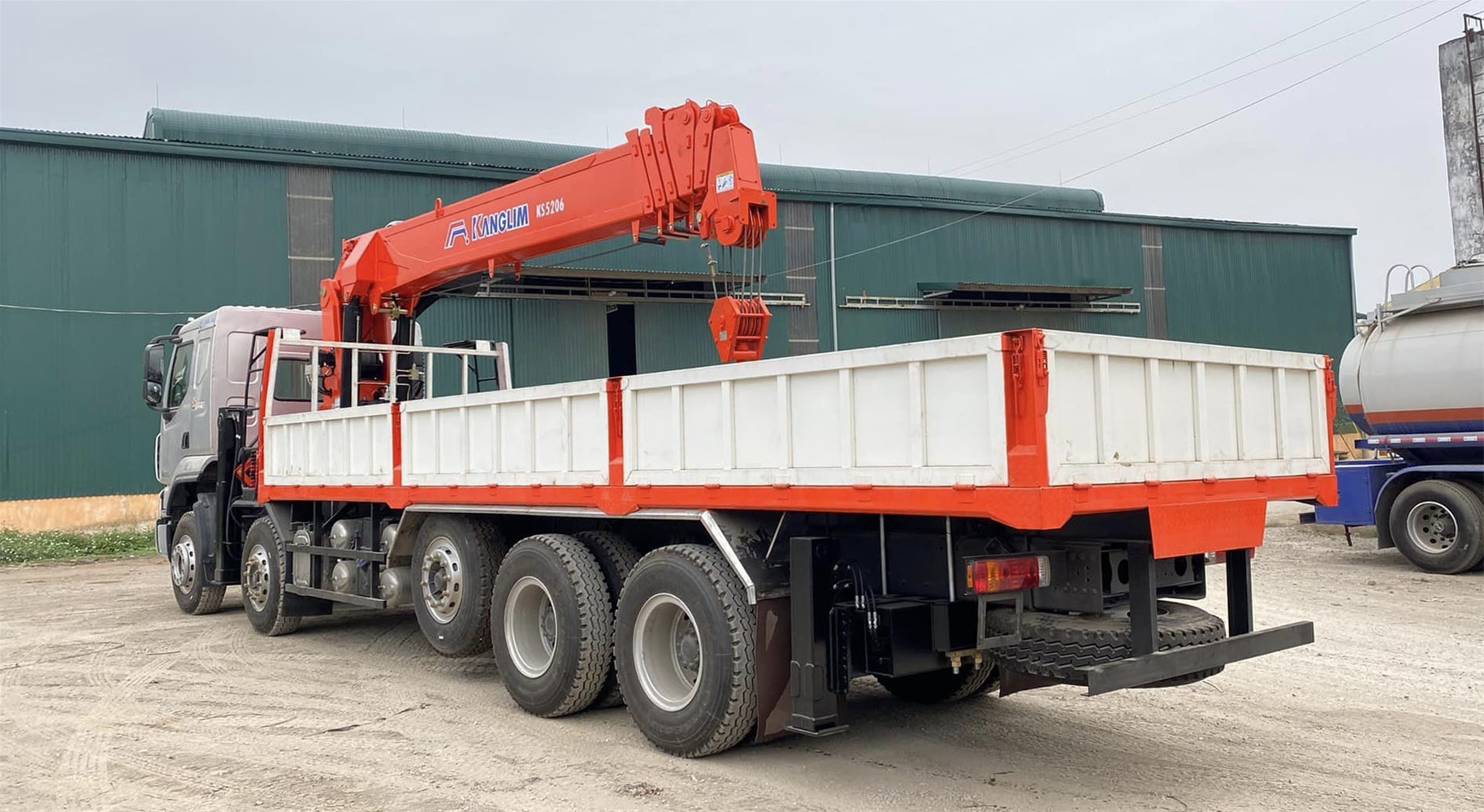

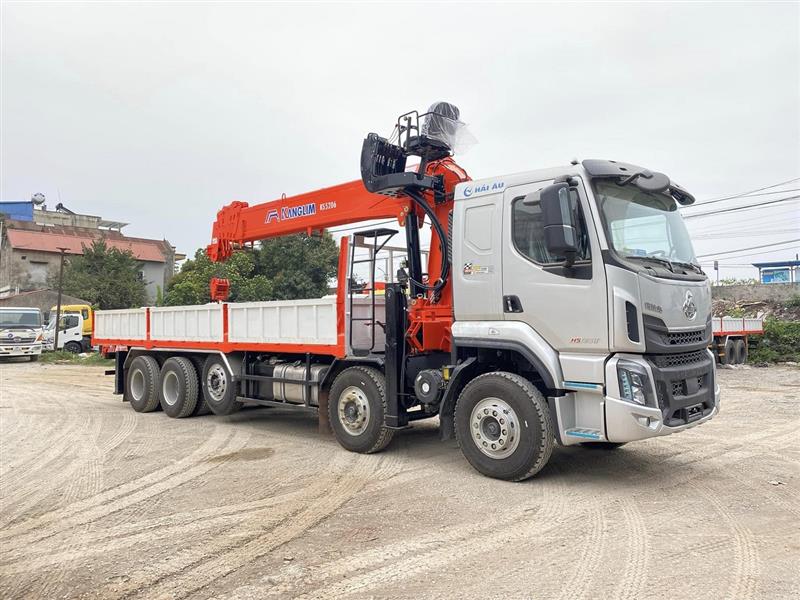

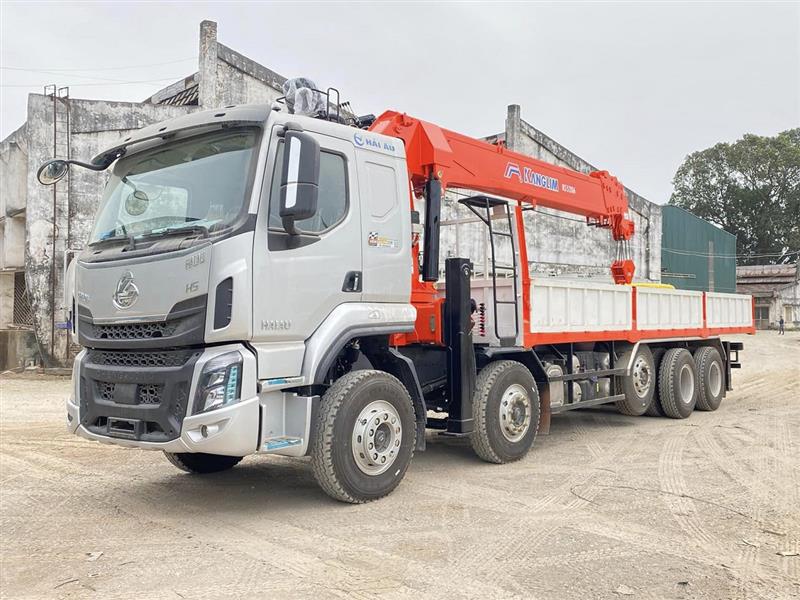

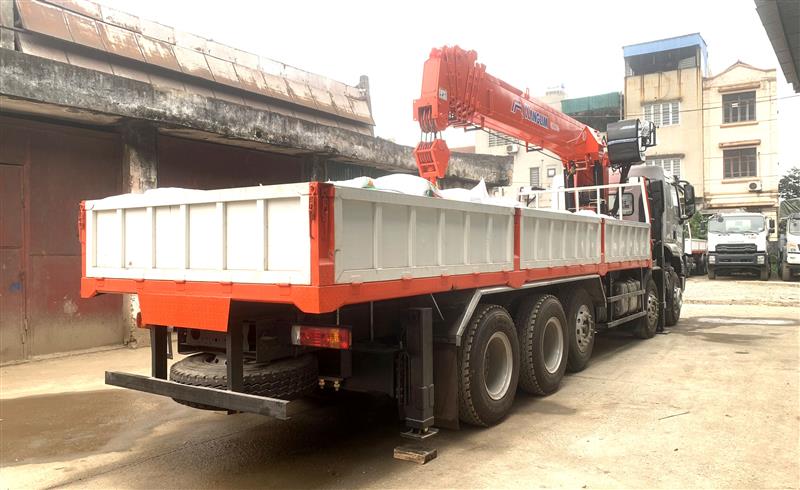

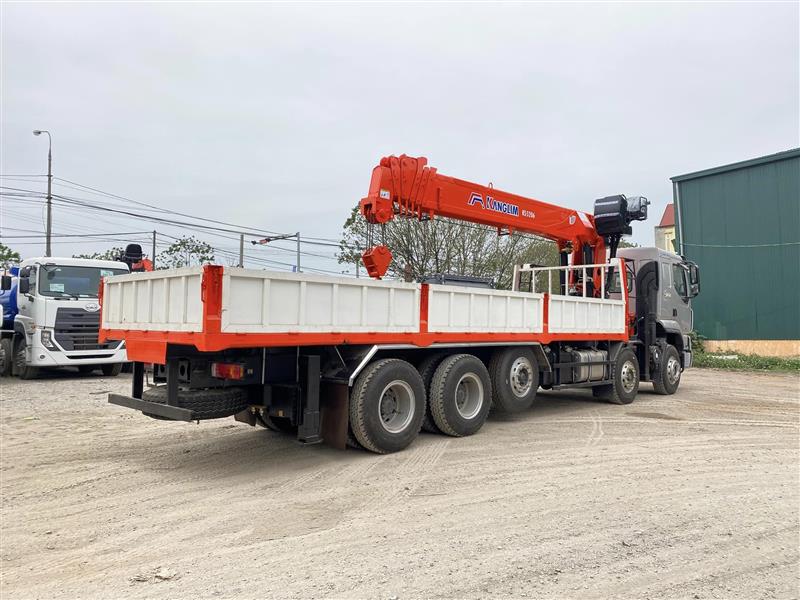

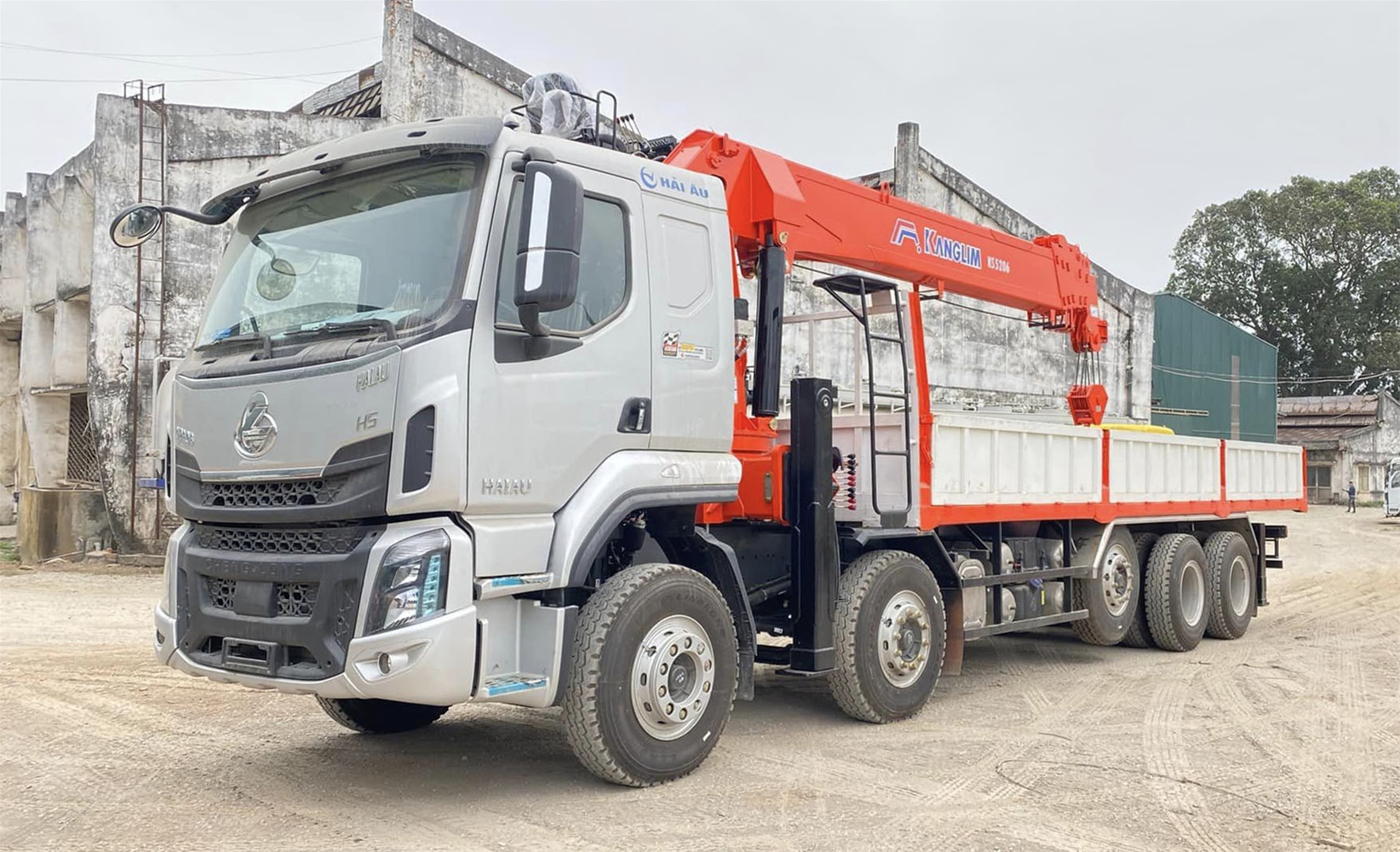

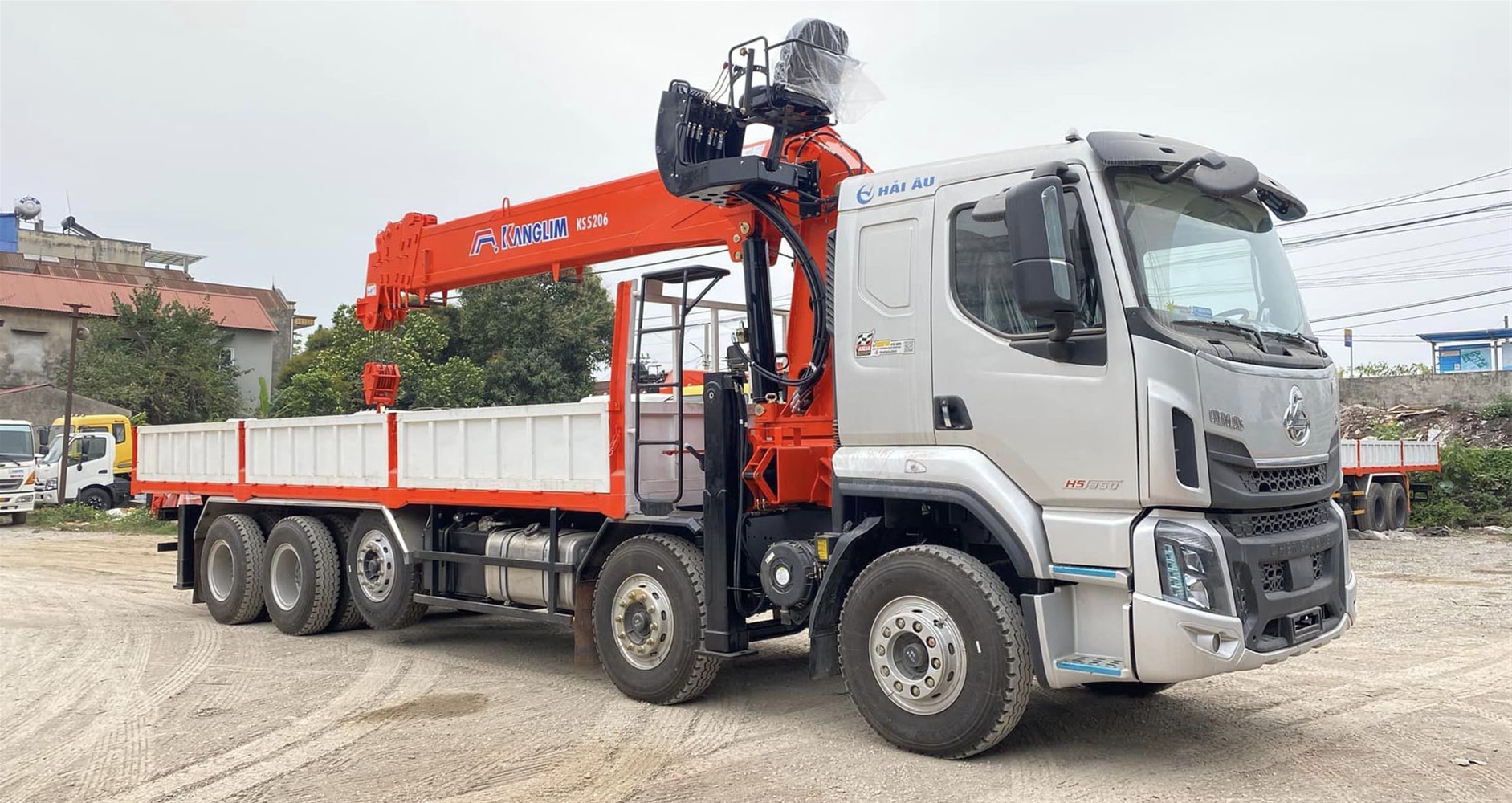

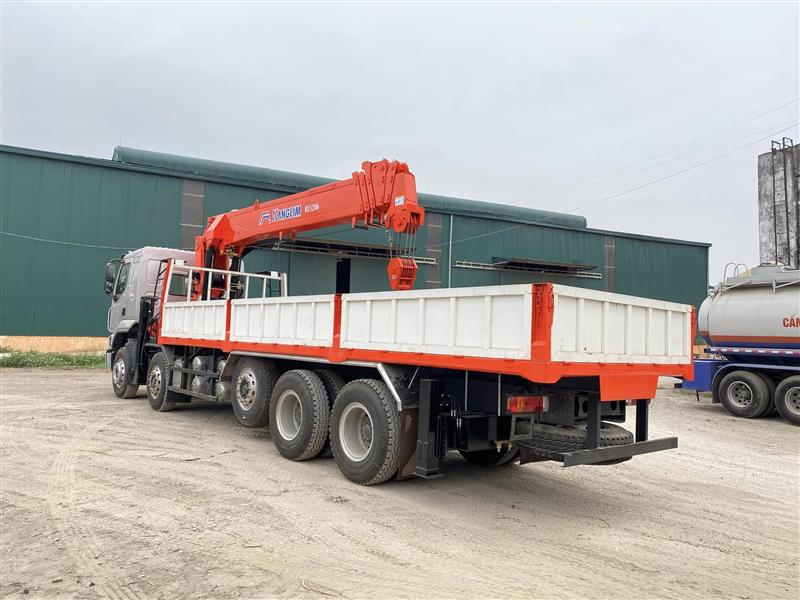

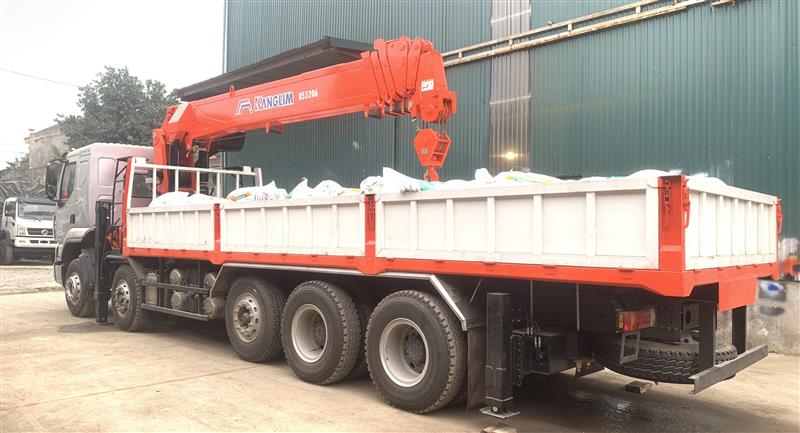

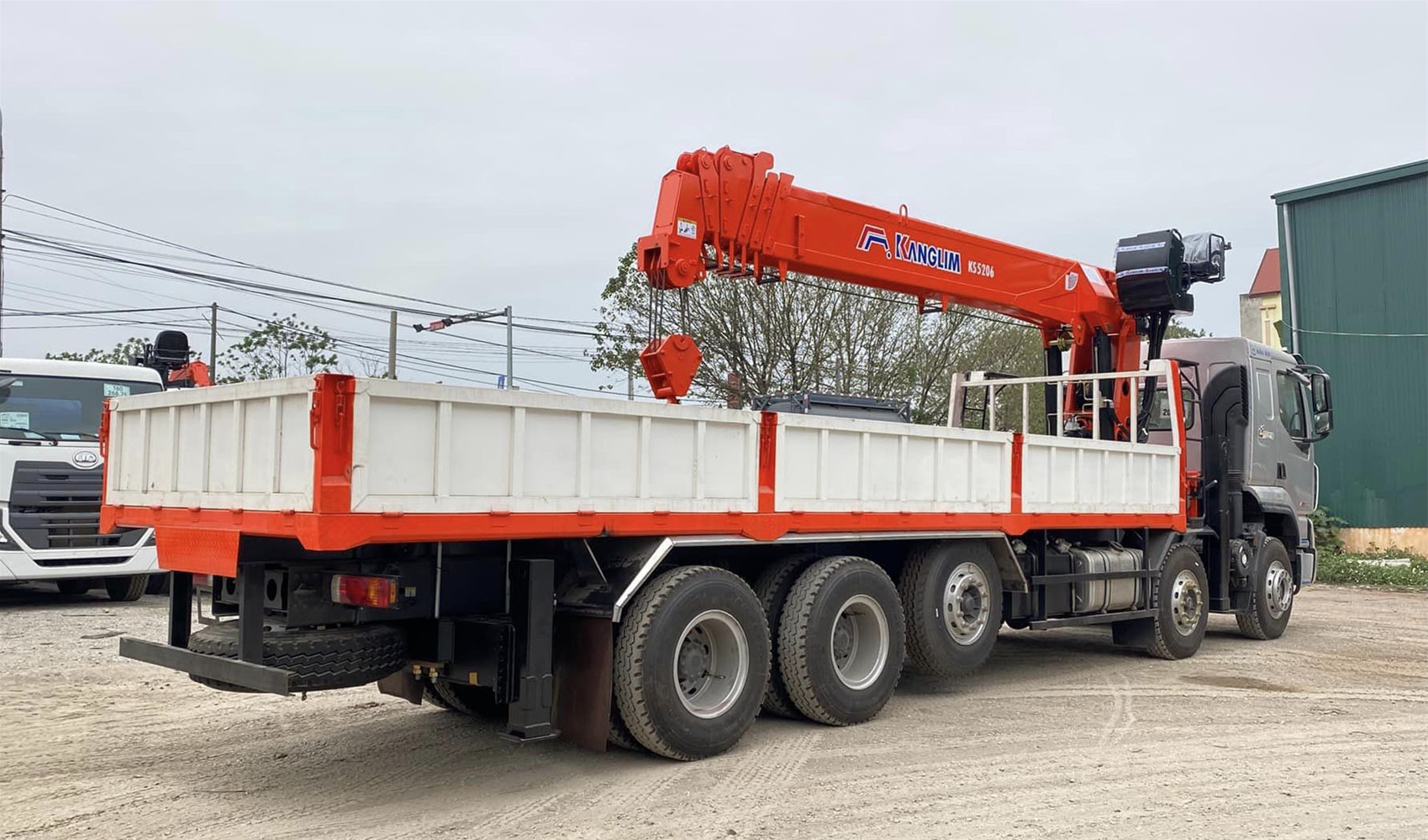

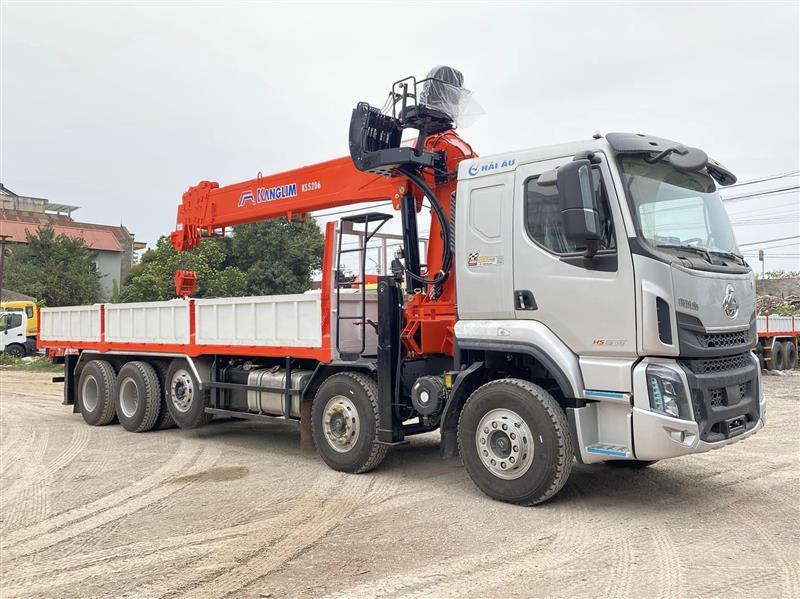

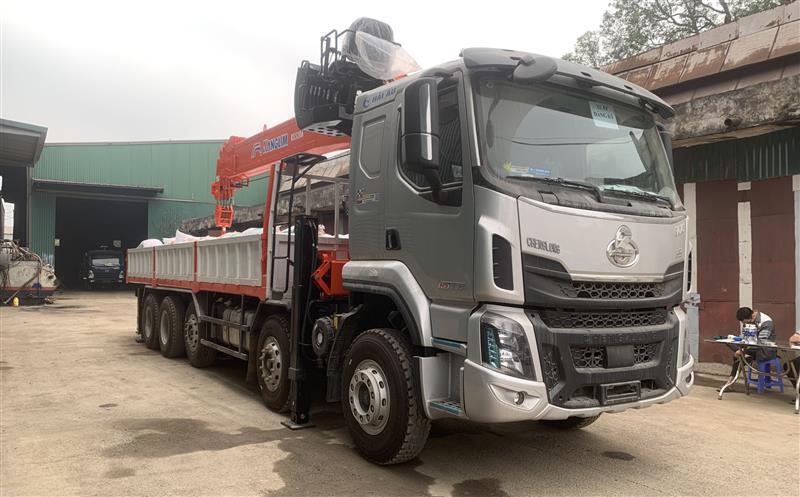

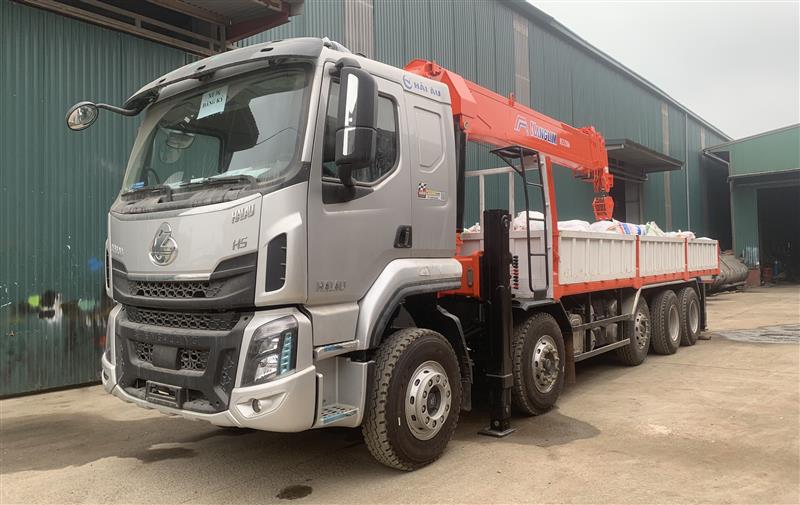

Chenglong 5 chân gắn cẩu tự hành 15 tấn Kanglim KS5206

Loại phương tiện :

Ô tô tải (có cần cẩu)

Nhãn hiệu :

CHENGLONG

Model :

LZ1340H5GBT/TUP-LC1

Số chứng nhận :

2211/VAQ09 - 01/23 - 00

Cơ sở sản xuất :

XE CHUYÊN DỤNG MIỀN BẮC

Địa chỉ :

Thôn Du Ngoại, xã Mai Lâm, huyện Đông Anh, TP. Hà Nội

Thông số chung:

Trọng lượng bản thân :

22020 kG

Tải trọng cho phép chở :

11850 Kg

Số người cho phép chở :

2 Người

Trọng lượng toàn bộ :

34000 kG

Kích thước xe : Dài x Rộng x Cao :

12130 x 2500 x 3960 mm

Kích thước lòng thùng hàng  :

8300 x 2360 x 600/--- mm

Khoảng cách trục :

2100 + 3400 + 1350 + 1350 mm

Vết bánh xe trước / sau :

2080/1860 mm

Số trục :

5

Công thức bánh xe :

10 x 4

Loại nhiên liệu :

Diesel

Động cơ :

Nhãn hiệu động cơ:

YC6L350-50

Loại động cơ:

4 kỳ, 6 xi lanh thẳng hàng, tăng áp

Thể tích :

8424       cm3

Công suất lớn nhất /tốc độ quay :

257 kW/ 2200 v/ph

Lốp xe :

Số lượng lốp trên trục I/II/III/IV:

02/02/02/04/04

Lốp trước / sau:

11.00R20 /11.00R20

Hệ thống phanh :

Phanh trước /Dẫn động :

Tang trống /Khí nén

Phanh sau /Dẫn động :

Tang trống /Khí nén

Phanh tay /Dẫn động :

Tác động lên bánh xe trục 4 và 5 /Tự hãm

Hệ thống lái :

Kiểu hệ thống lái /Dẫn động :

Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực

Ghi chú:

Cần cẩu thủy lực nhãn hiệu KANGLIM model KS5206 có sức nâng lớn nhất/tầm với theo thiết kế là 15000 kg/3,0 m và 1100 kg/2,3 m (tầm với lớn nhất); - Hàng năm, giấy chứng nhận này được xem xét đánh giá

Đối với cẩu tự hành lắp trên xe

Cẩu Kanglim: Model KS5206

Sức nâng Max (Kg)/tầm với Min (m)

15000 kg/3,2 m

Sức nâng Min (Kg)/tầm với Max (m)

1100 kg/25.3 m

Bán kính làm việc lớn nhất

25,3 m

Chiều cao làm việc lớn nhất

28,3 m

Chiều dài cần nhỏ nhất-lớn nhất

6.2 m – 25.7 m

Tốc độ ra cần

19.2/49 m/giây

Góc nâng cần

0~80/15 ⁰/giây

Góc quay

360^o

Tốc độ quay cần trục

2.0 vòng/phút

Tốc độ nâng tời

60 m/phút với 4 đường cáp tầng nhanh

Kiểu cần/số đốt

Lục giác/6 đốt

Đường kính (mm) x chiều dài  dây cáp (m)

Ø14 (mm) x 100 (m)

Cơ cấu tời

Bằng motor thủy lực, Hộp giảm tốc bánh rang trụ

Cơ cấu quay toa

Bằng motor thủy lực, Hộp giảm tốc hành tinh và trục vít

Chân chống trước

Loại chữ H, điều khiển ra vào bằng thủy lực. Độ rộng chân  6.3 m.

Chân chống sau

Loại chữ H, điều khiển ra vào bằng thủy lực. Độ rộng chân  5.1 m.

Lưu lượng bơm thủy lực chính

82+82 lít/phút

Thùng chứa dầu thủy lực

Dung tích 220 lít

Két làm mát dầu thuỷ lực

Nhập Ý theo cẩu

Hệ thống an toàn

Cảnh báo  móc chạm cần (có)

Cảnh báo ngắt quá tải Rexroth Đức (Có)

Ghế ngồi điều khiển trên cao

Có ghế ngồi điều khiển trên cao

Phụ kiện kèm theo

1. Van an toàn cho hệ thống thủy lực.

2. Van cân bằng cho xi lanh ra cần.

3. Van chống tụt cho xi lanh nâng chân.

4. Phanh quay toa tự động.

5. Phanh cơ khí cho tời quay cáp.

6. Bảng đo góc cần
